Электропроводка под ключ в доме из пеноблока
Нами был выполнен проект по монтажу электропроводки и слаботочной системы в частном двухэтажном доме, расположенном в д. Коняшино Раменского района Московской области. Стены дома выполнены из пеноблока. Чистовая отделка ещё не была сделана.
Стоимость работ по проекту: 159 050 руб (смета актуальна на момент выполнения проекта).
На данном объекты выполнялись следующие работы:
- Подведение к дому электрического кабеля подземным способом в ПНД-трубе
- Штробление стен для прокладки кабеля и под электромонтажные изделия
- Прокладка электрических и слаботочных кабелей по полу
- По потолку монтаж кабелей проводился открытым метобом в гофре, т.к. потолки предполагаются подвесные
- Установка электро-розеток, , точек подключения для интернета (LAN)
- Сборка и установка щита на 72 модуля с реле напряжения для защиты электрооборудования
- Изготовление и монтаж контура заземления (треугольник)
- Подключение инженерных систем - септика, кессона и оборудования для подачи воды
-

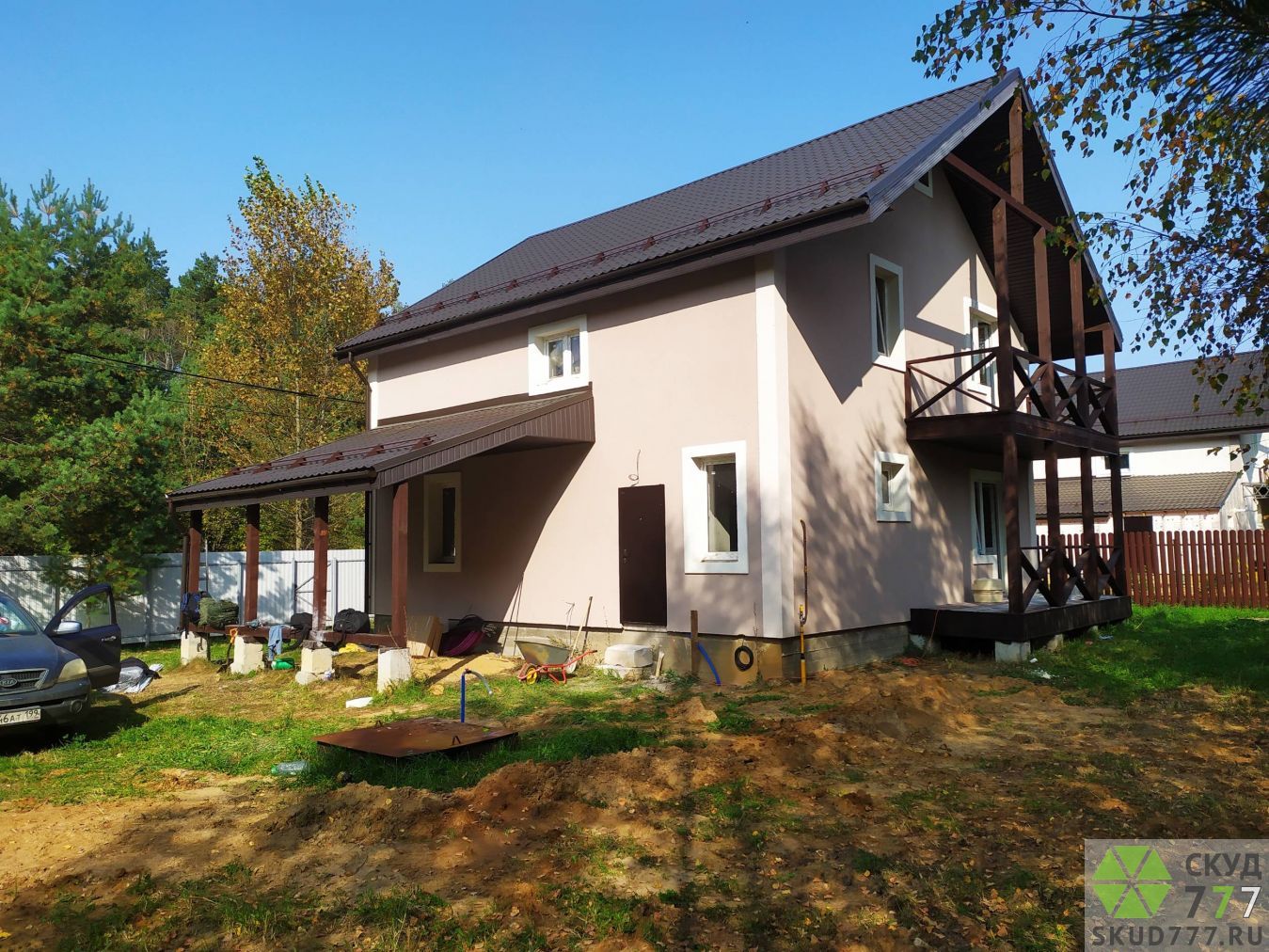

Внешний вид дома -

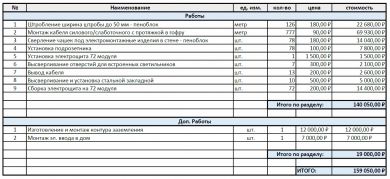

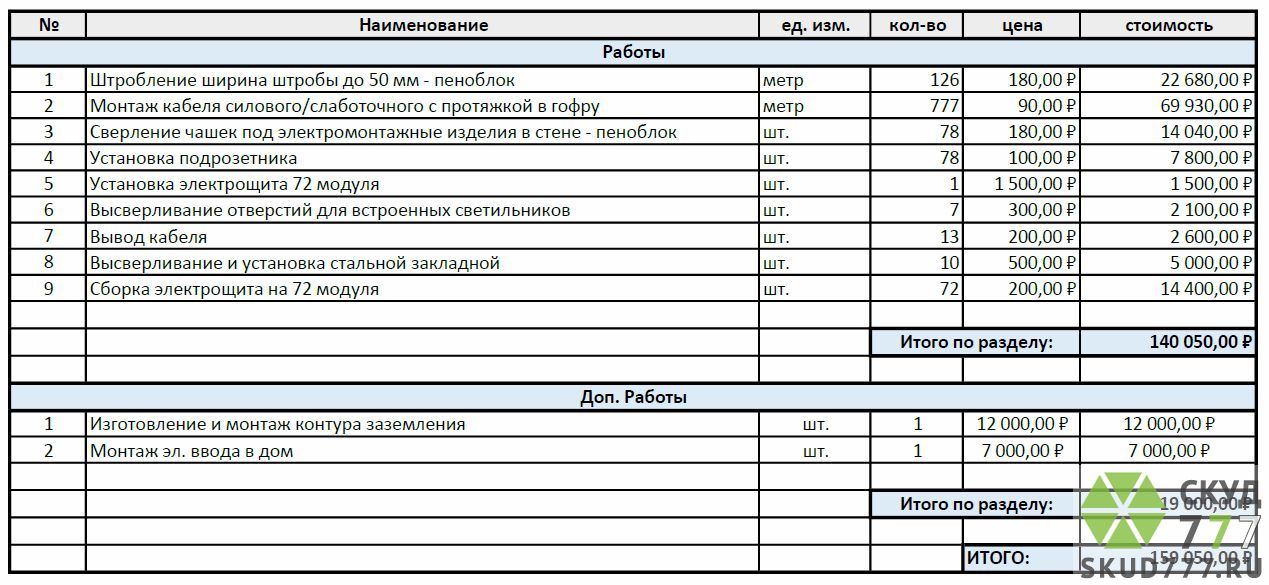

Смета проекта -

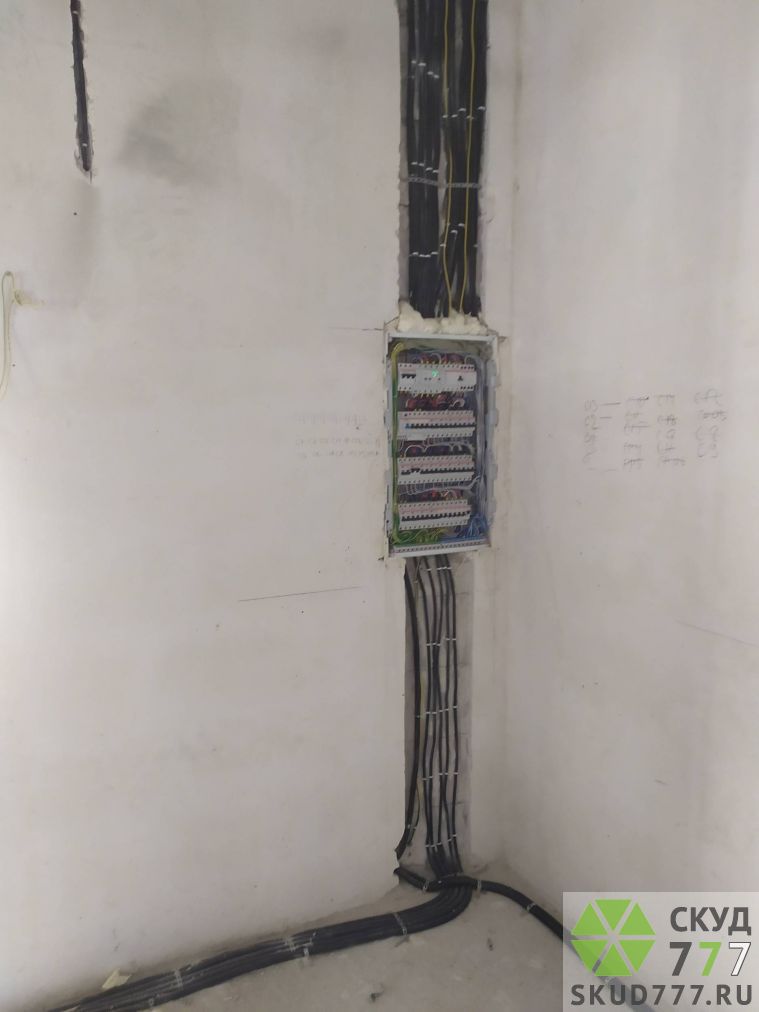

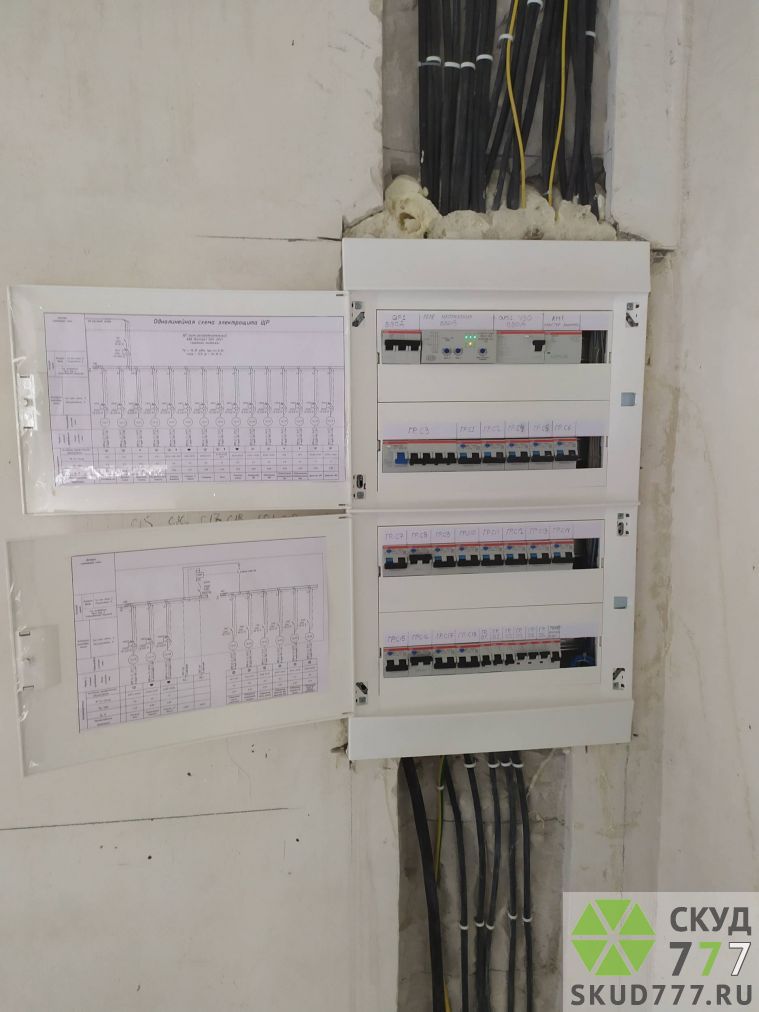

Электрощиток после окончательного монтажа -

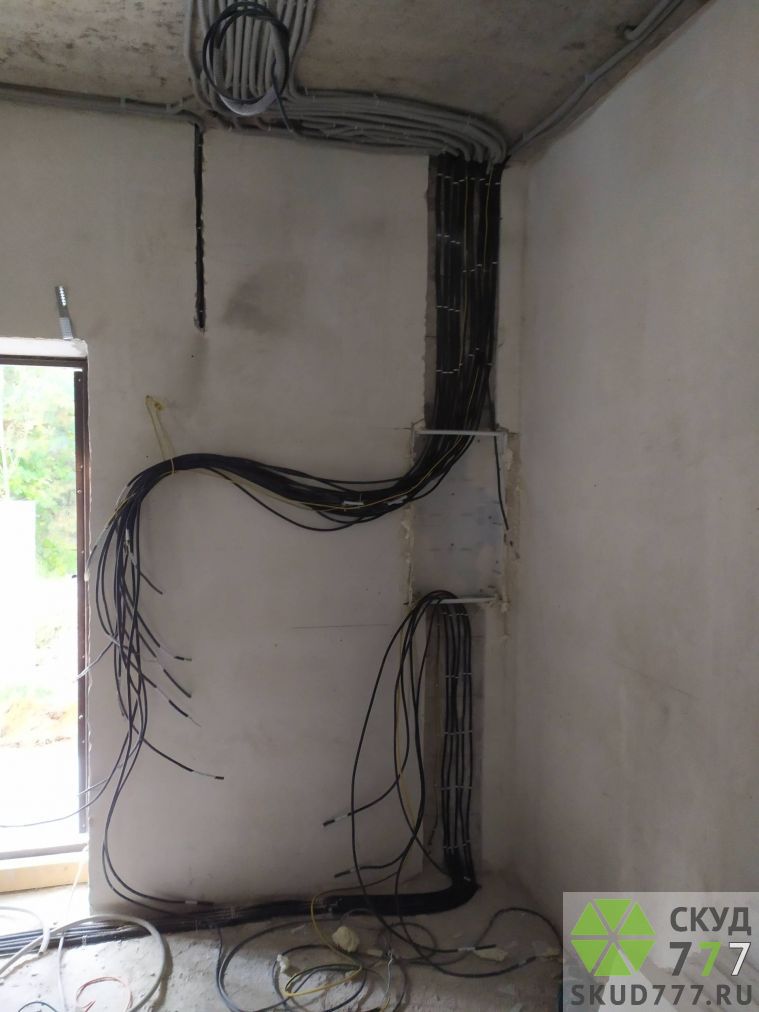

Перед установкой электрощитка -

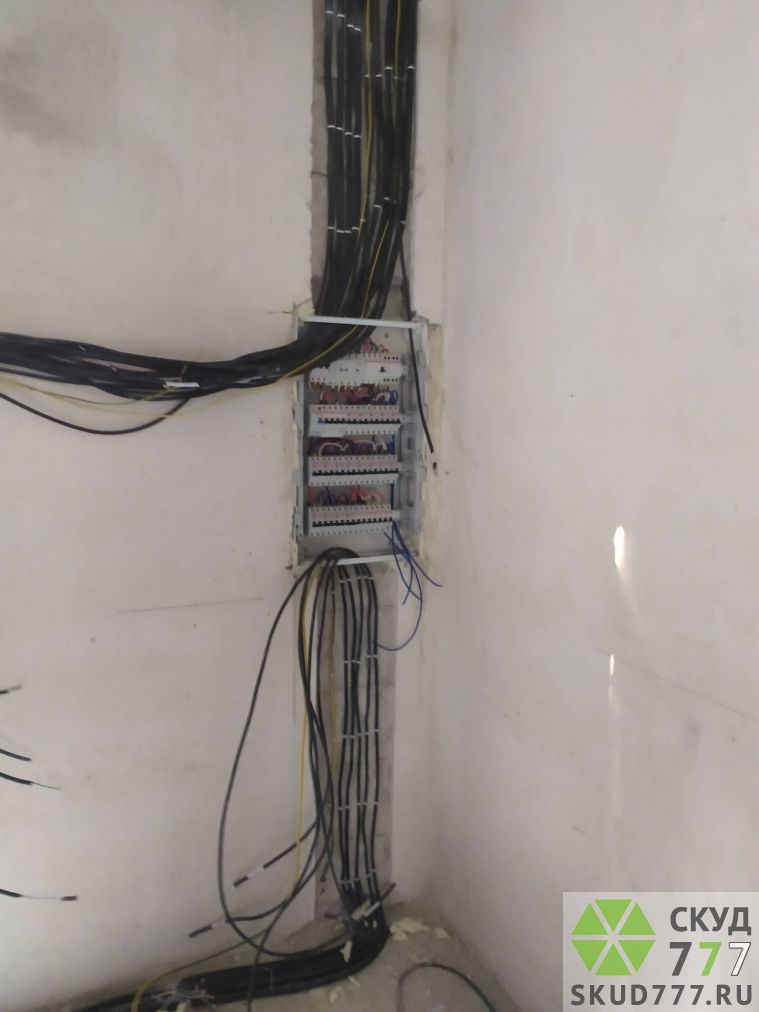

Процесс монтажа электрического щита -

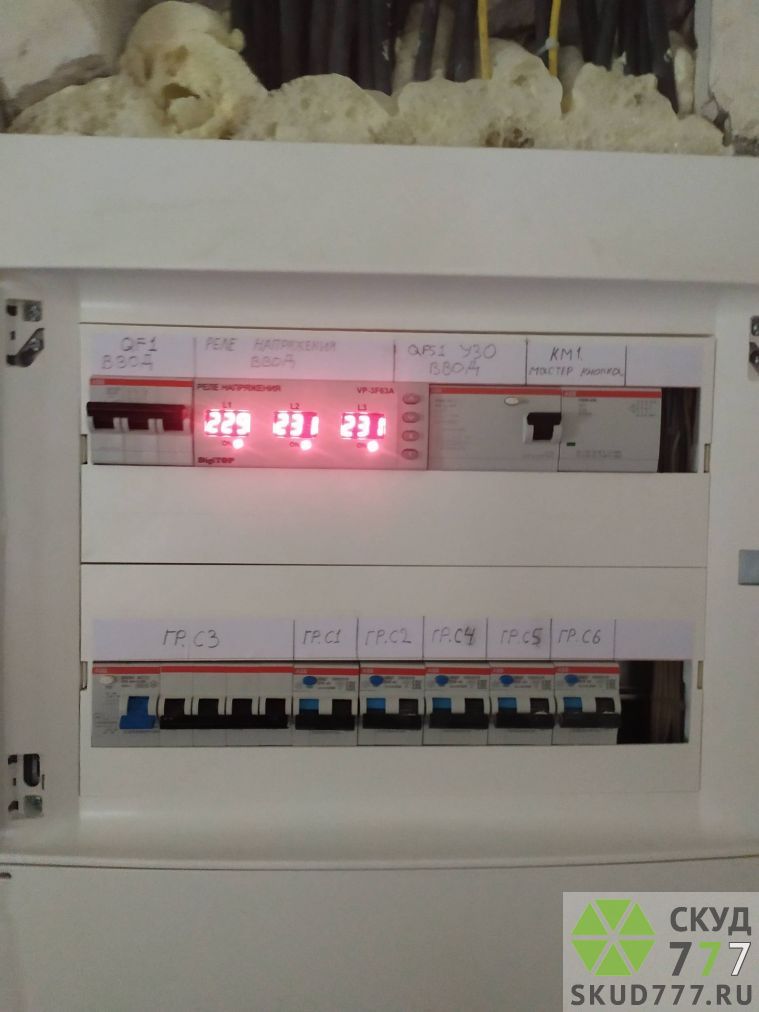

Контрольный запуск после подключения -

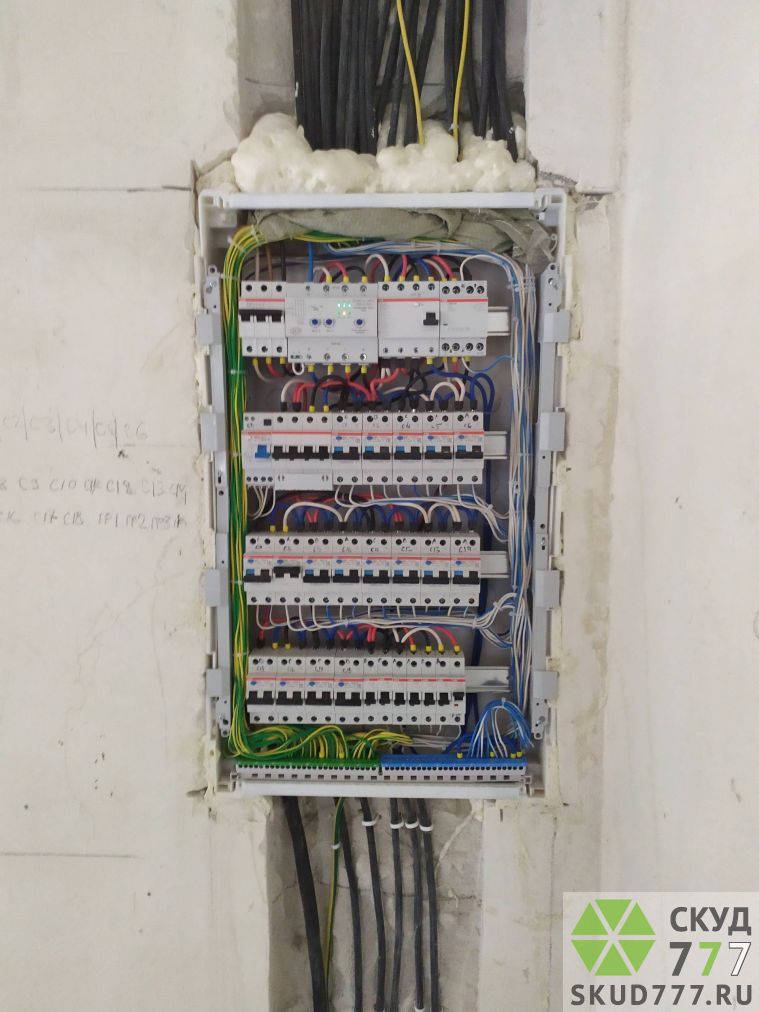

Общий вид эл. щитка после подключения -

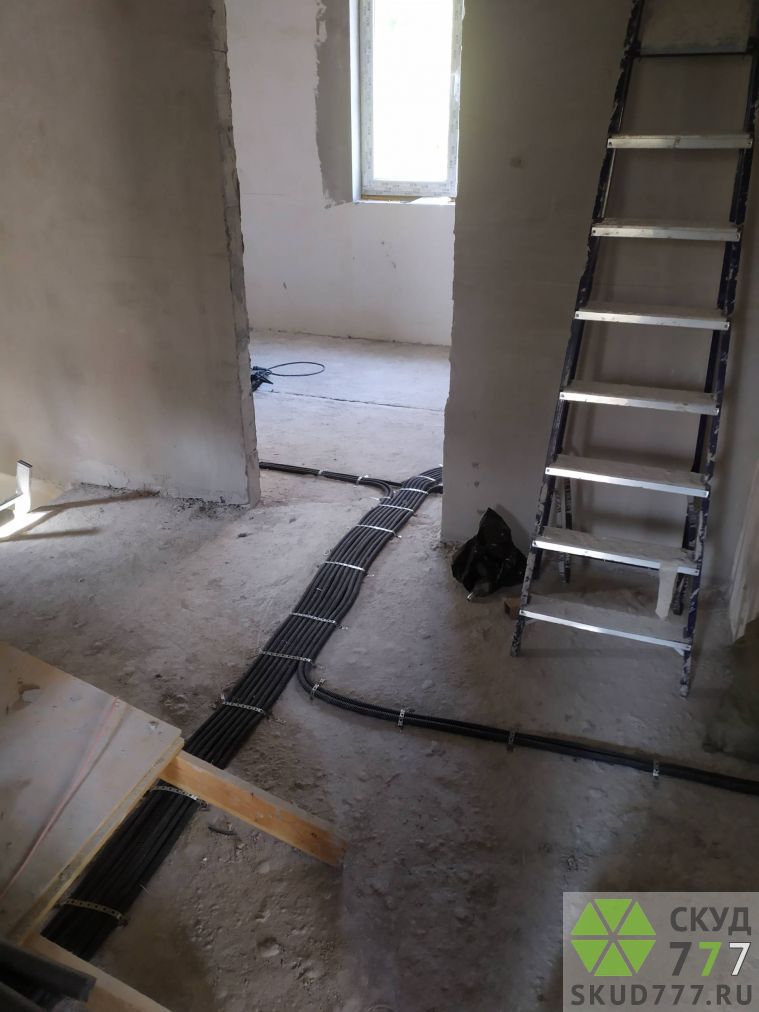

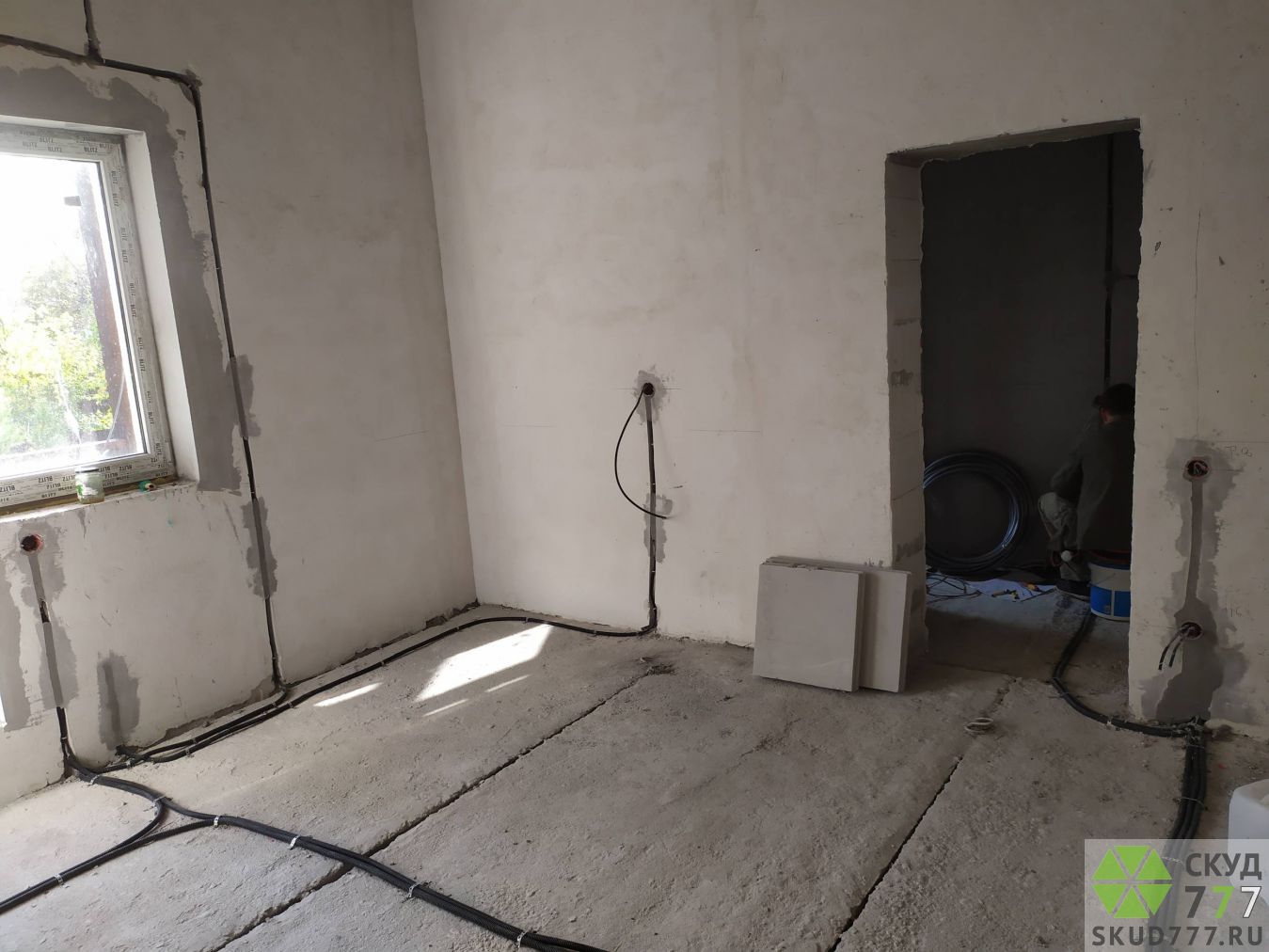

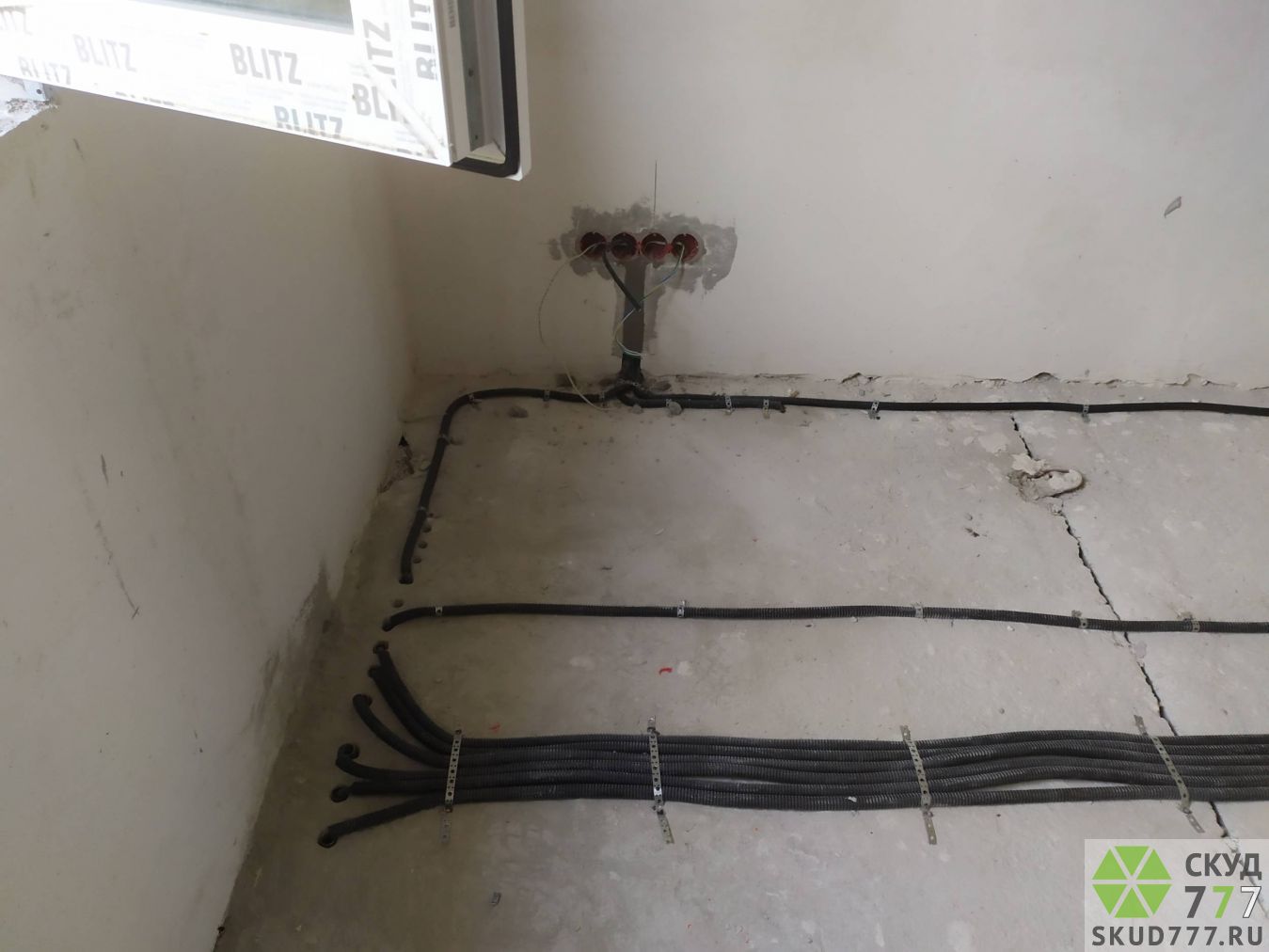

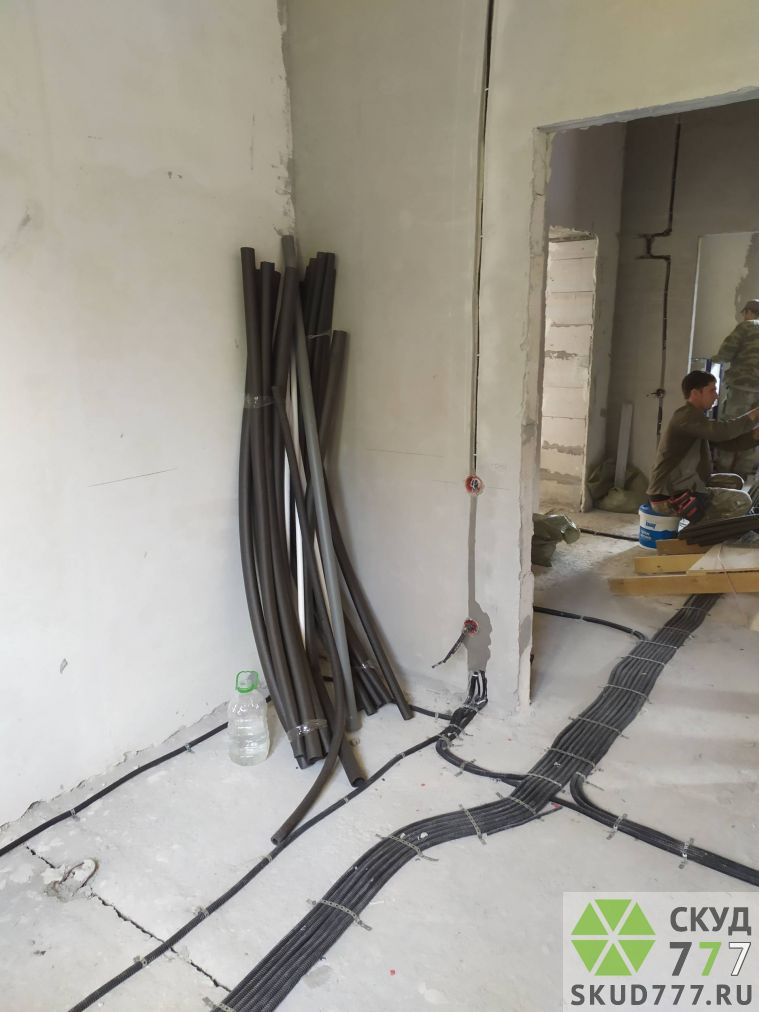

Шлейф электрических кабелей по полу -
Шлейф кабелей под потолком в гофре -

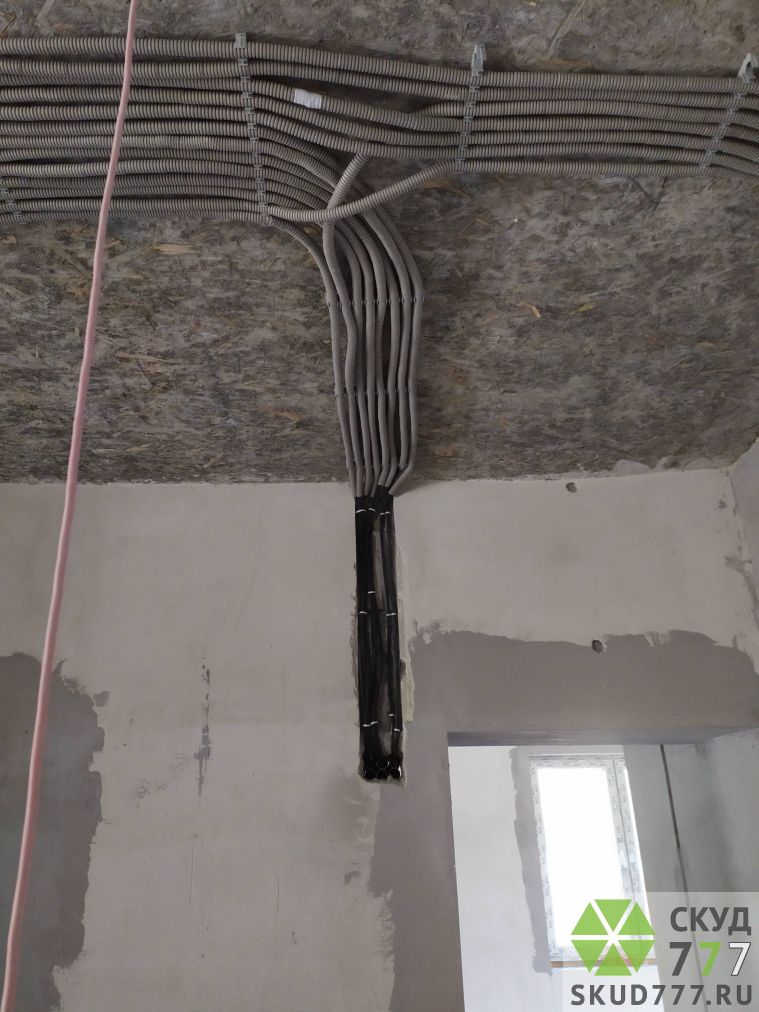

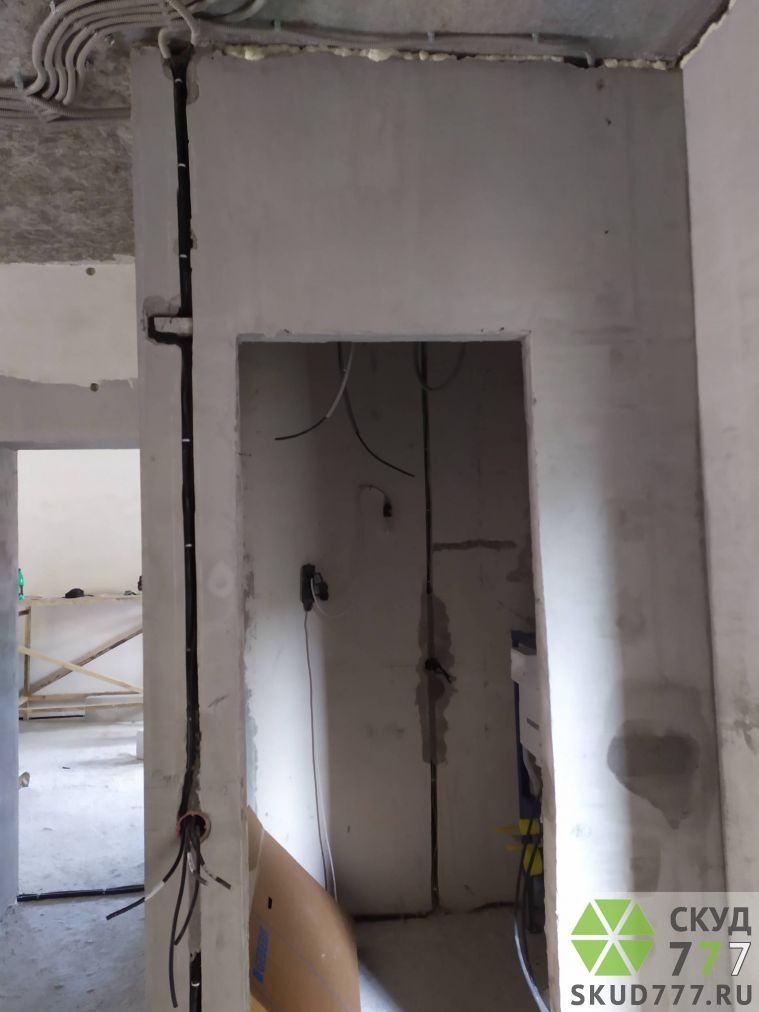

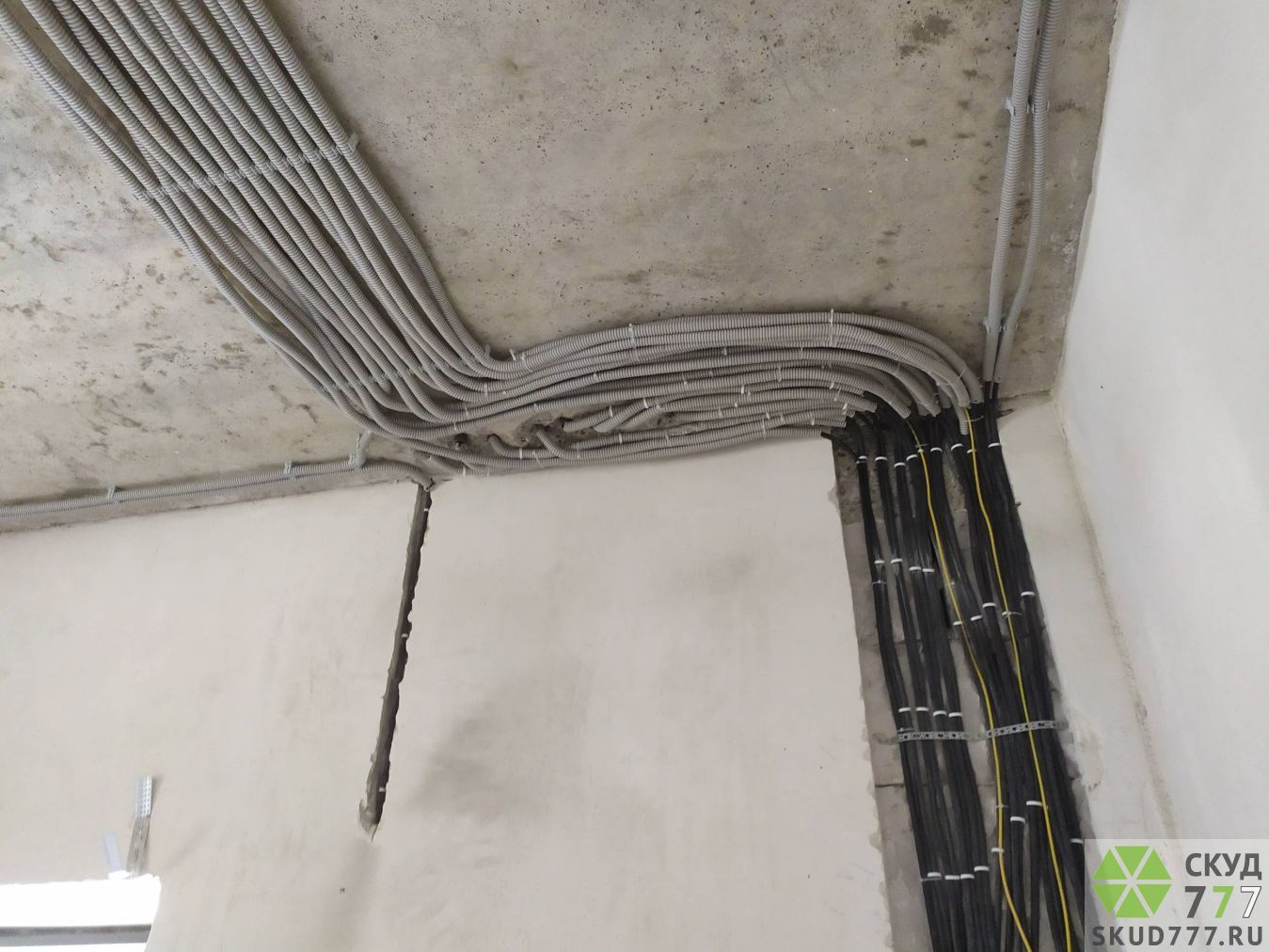

Переход от стены к потолку шлейфа кабелей -
Вывод кабелей на второй этаж -
Процесс установки подрозетников -

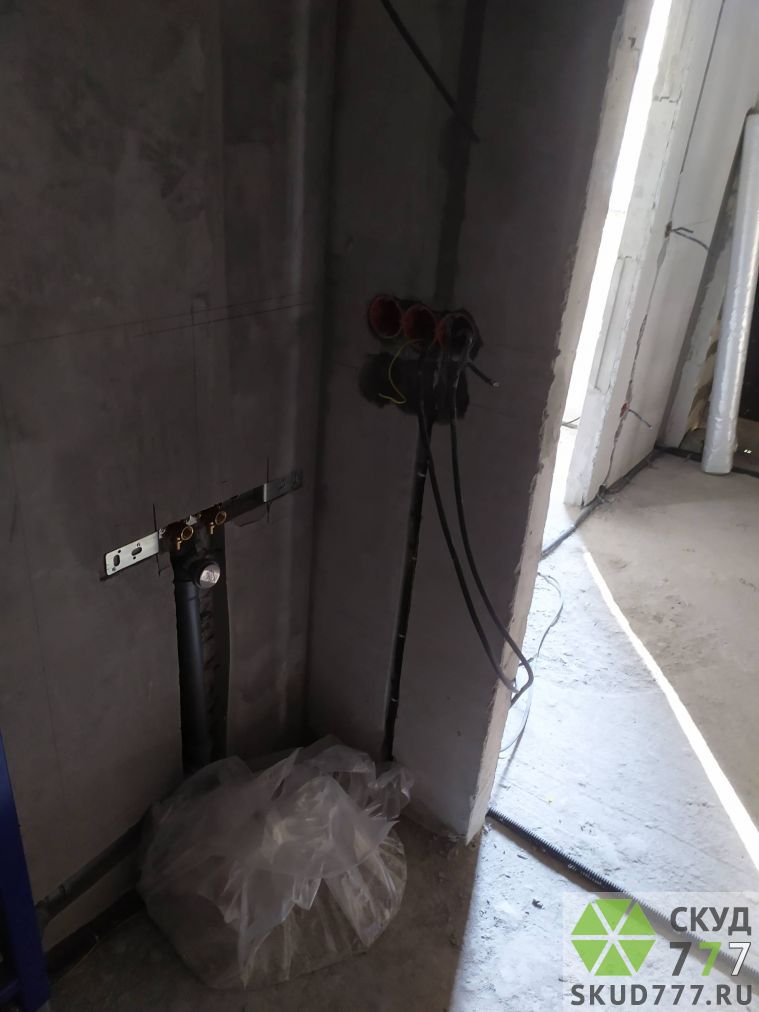

Вывод подрозетников в санузле -
Процесс монтажа кипит -
Кабели для потолочного освещения -

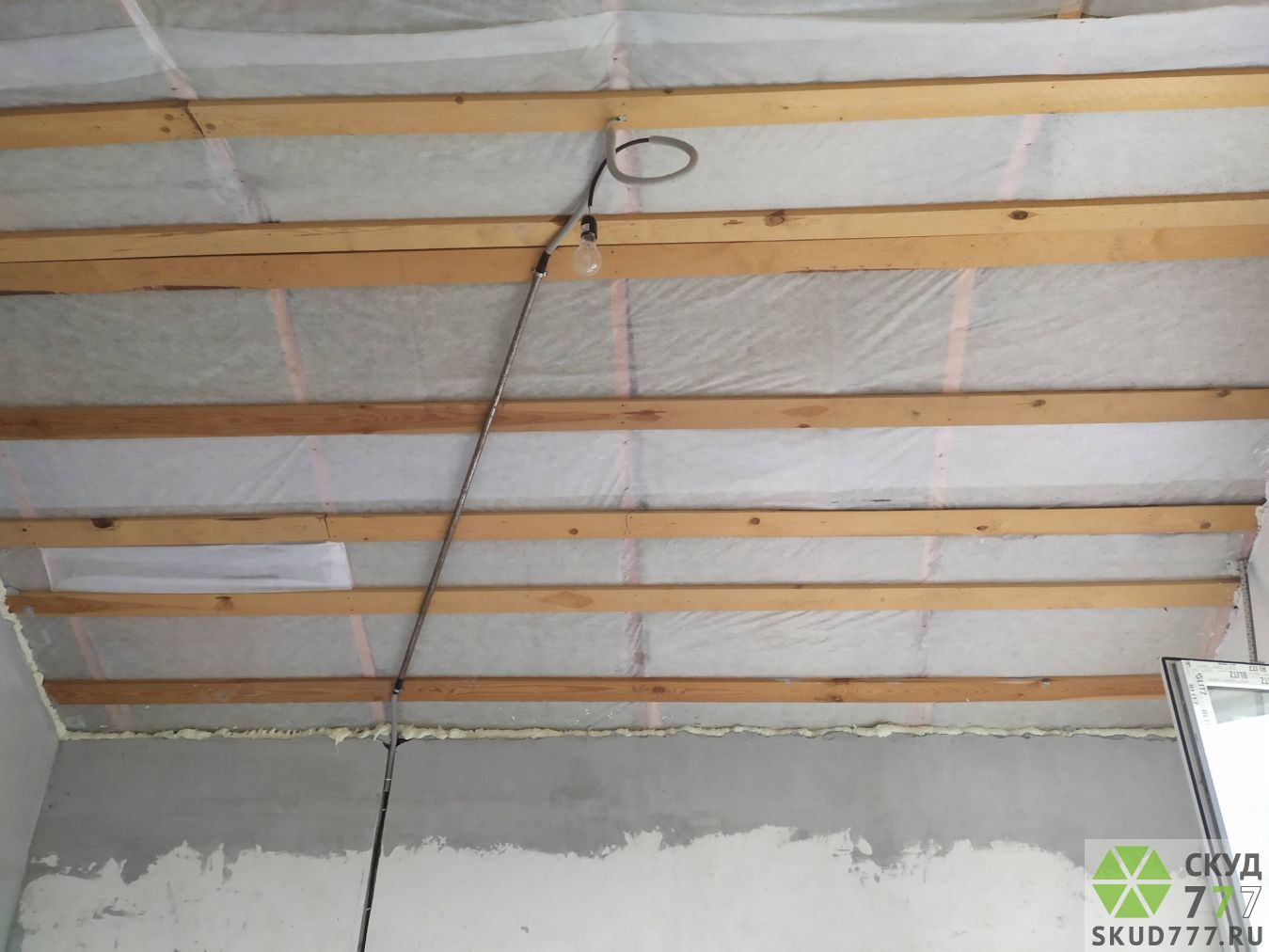

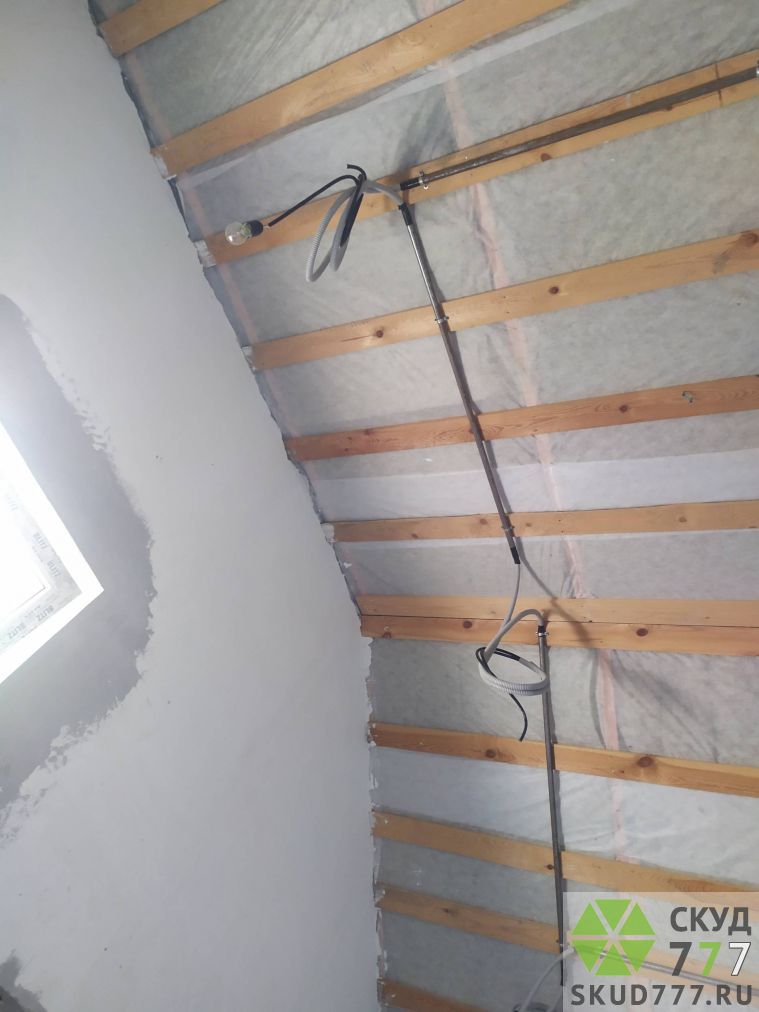

Монтаж проводки для потолочного освещения -

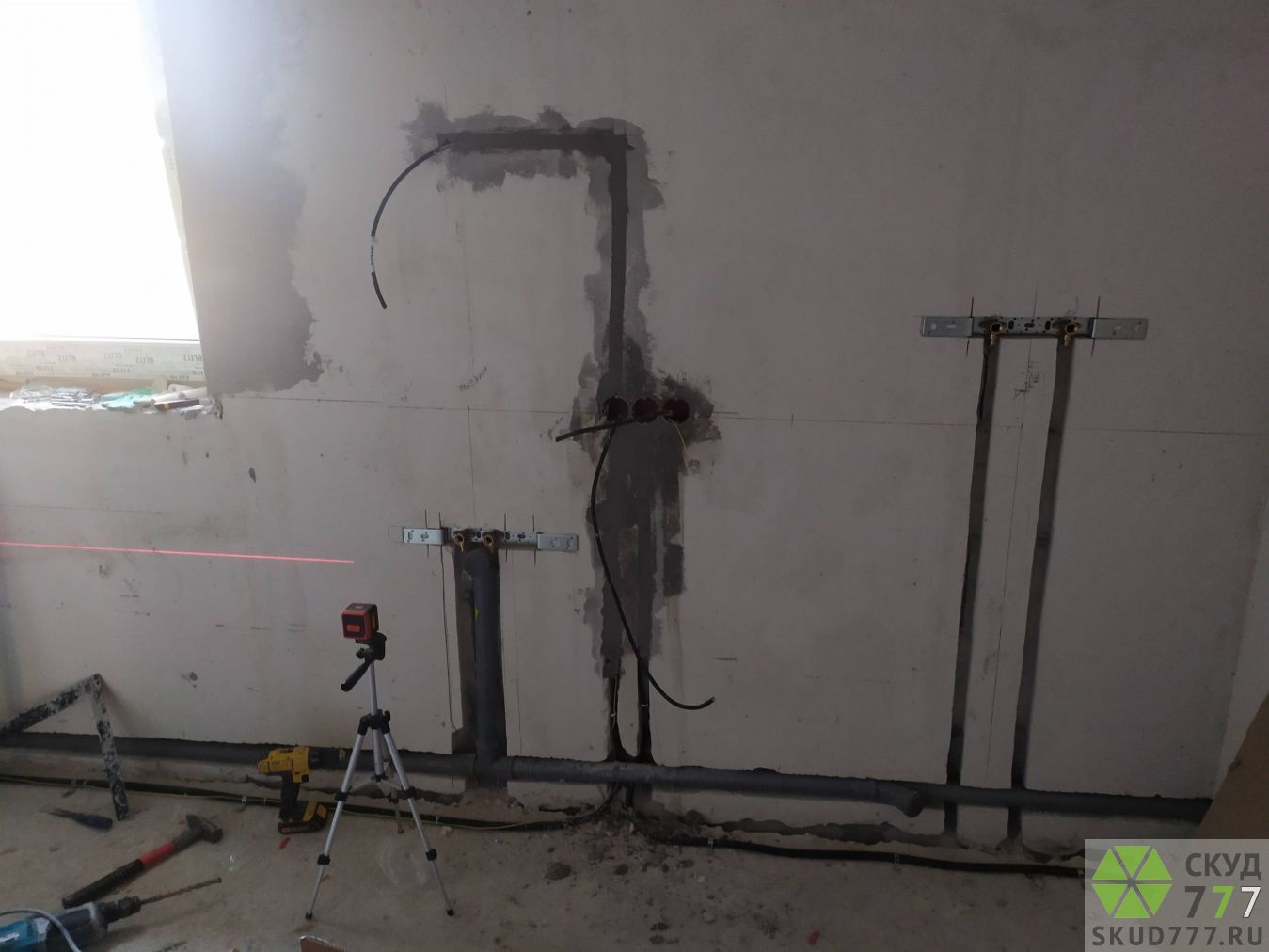

Подключение электрических инженерных коммуникаций -
Подключение электрических инженерных коммуникаций -
Второй (малый) электрический щит -

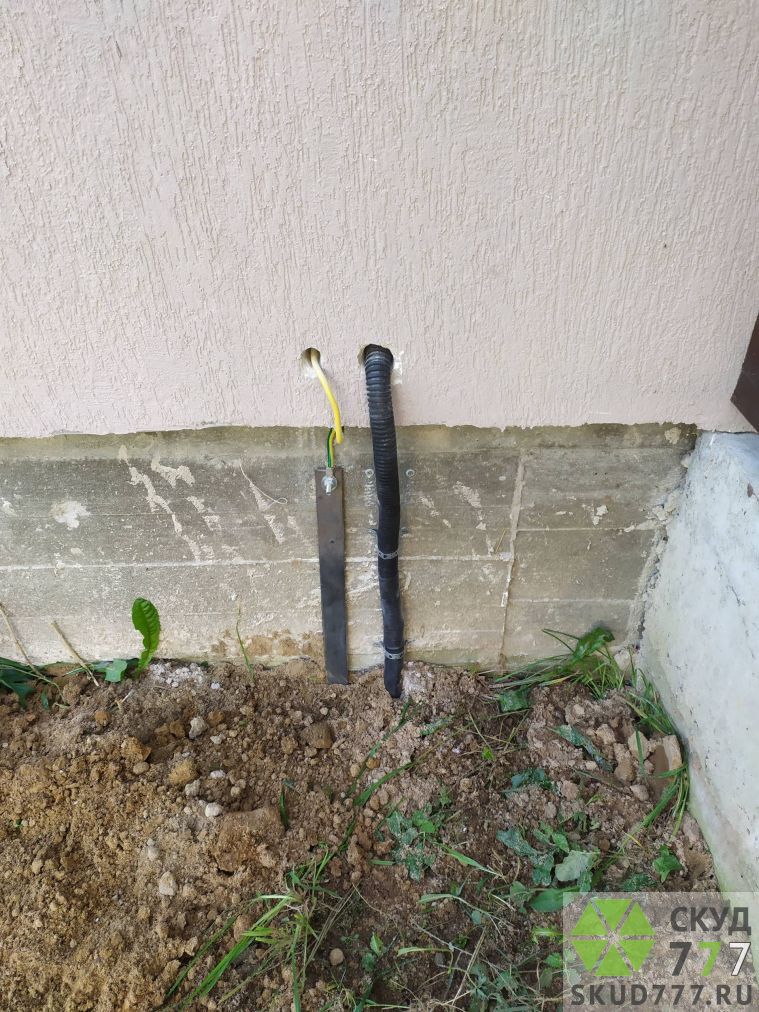

Заведение эл. кабеля и заземления в дом -

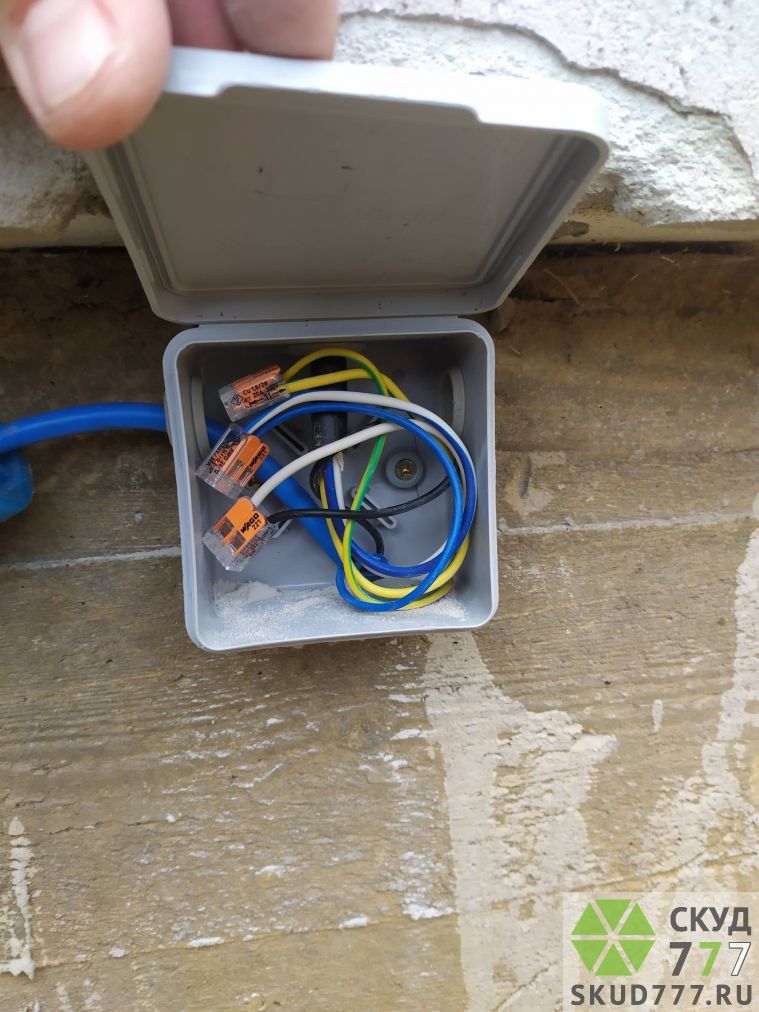

Соединения кабелей в распределительной коробке на улице -

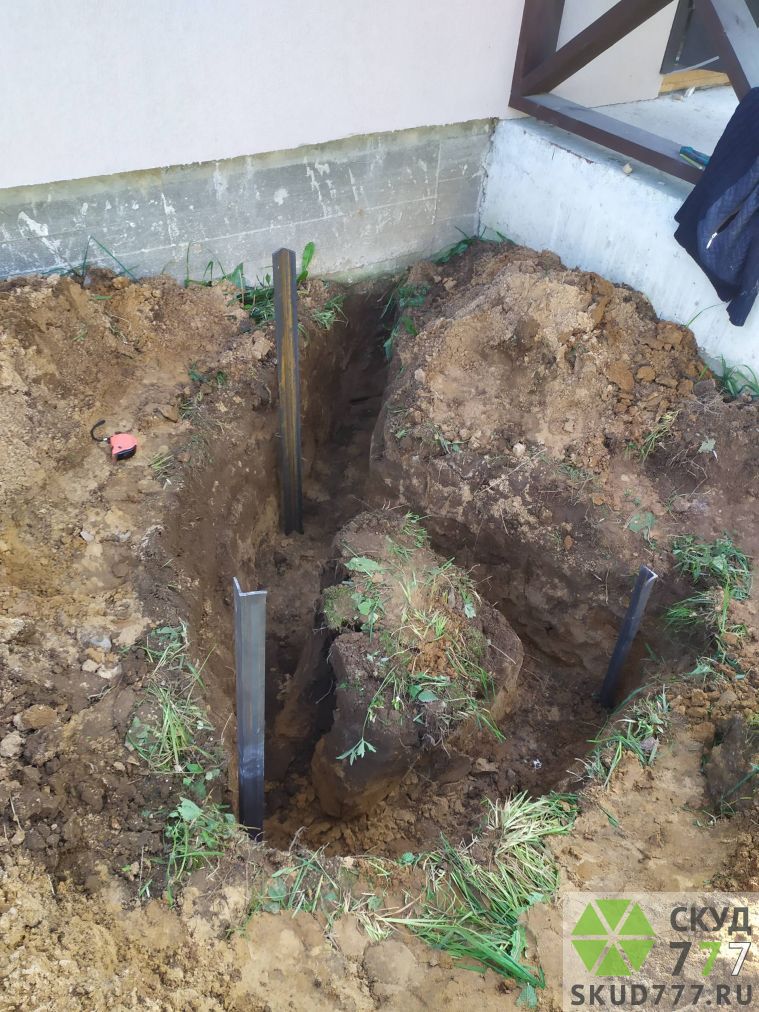

Заземление в процессе монтажа -
Завершение работ по установке заземления -

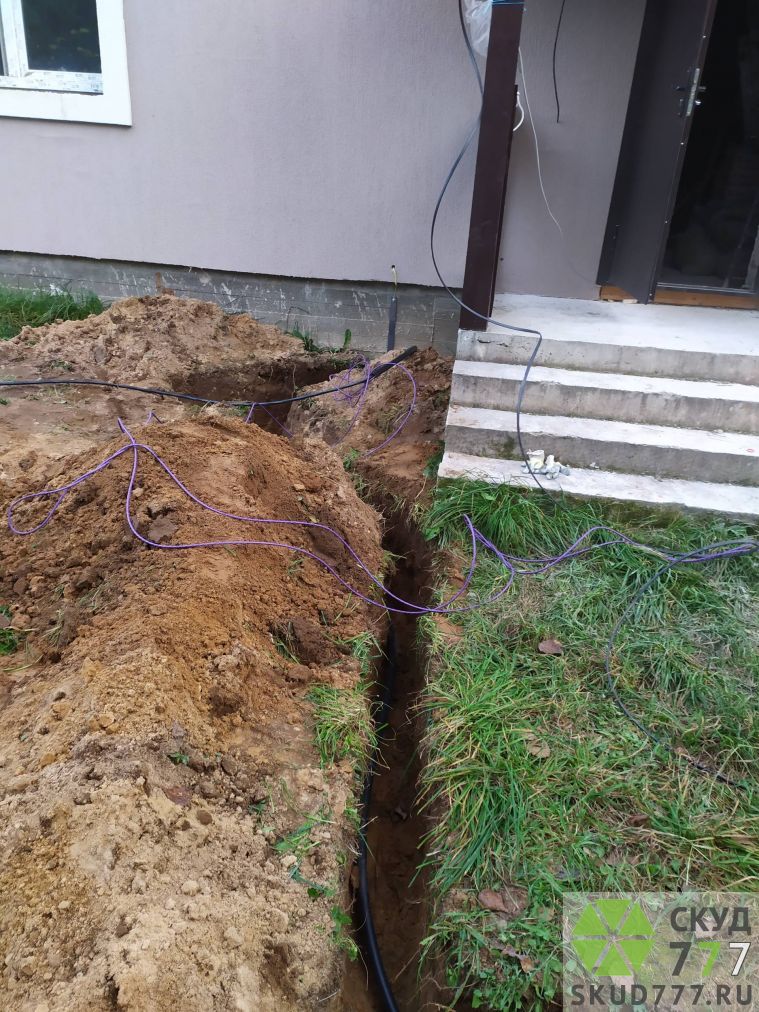

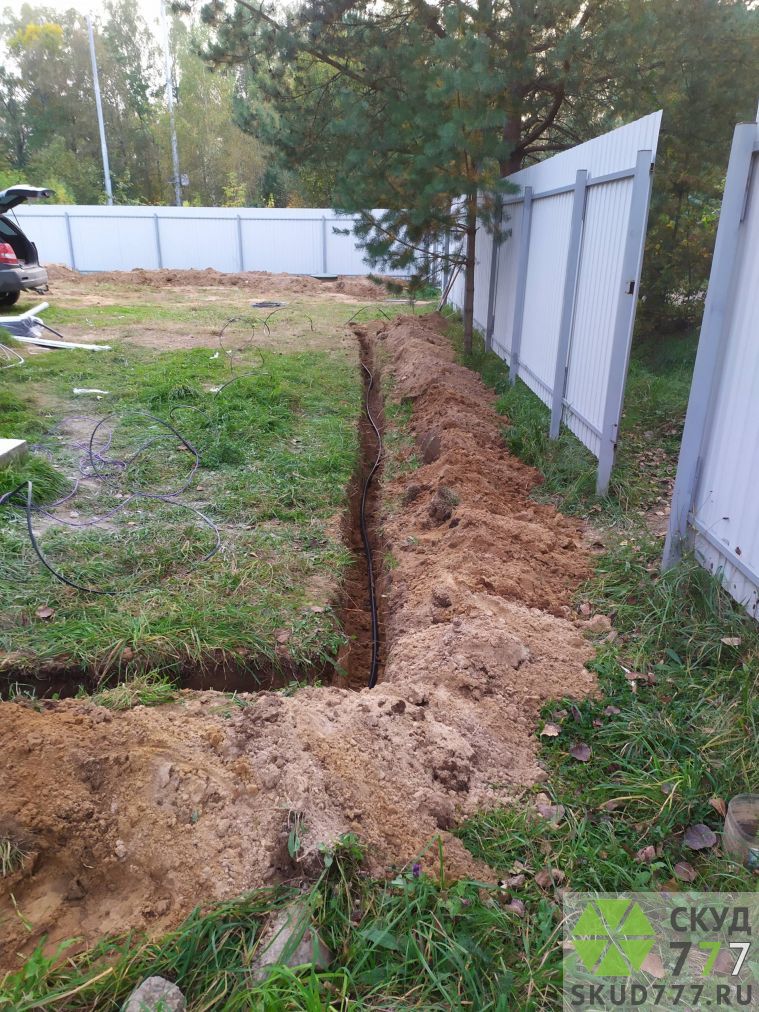

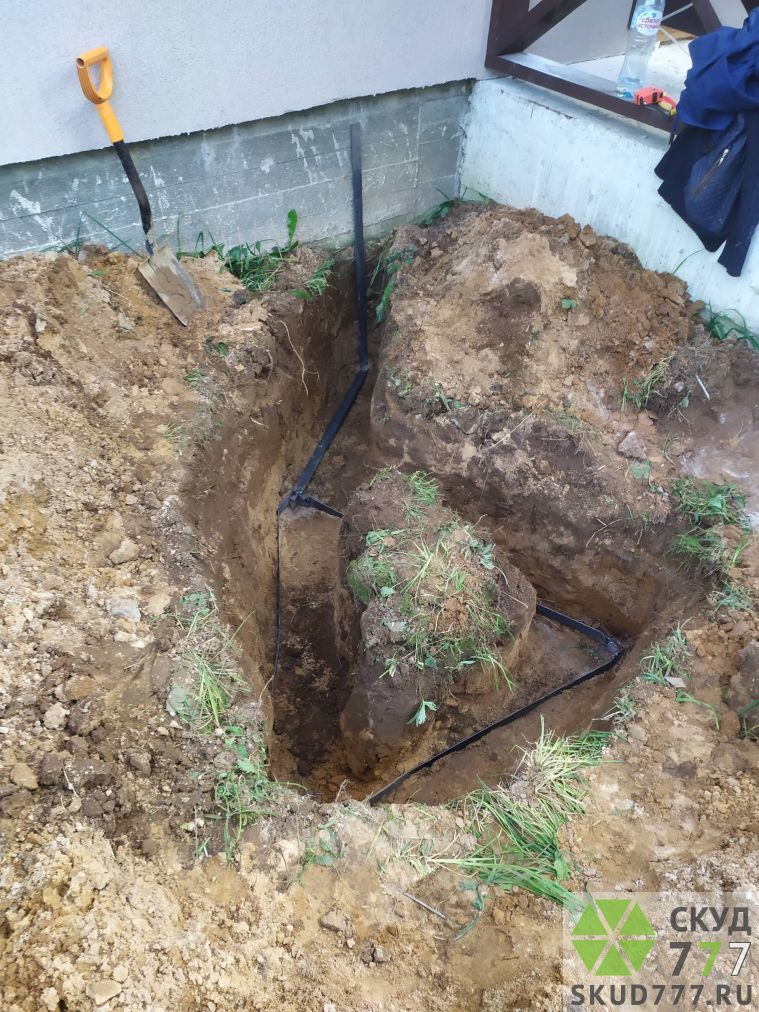

Прокладка кабеля под землёй -
Подводка силового кабеля к дому -

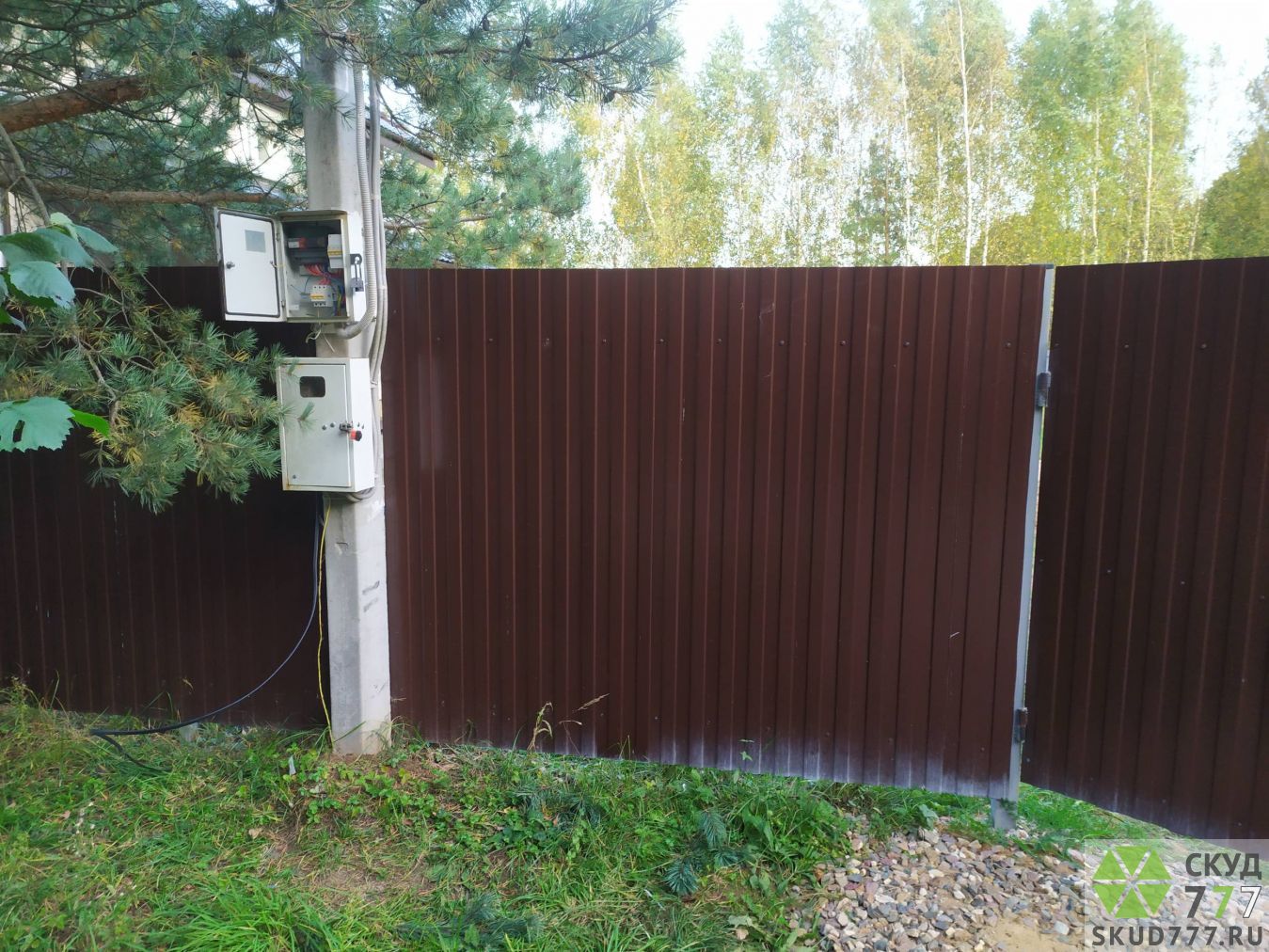

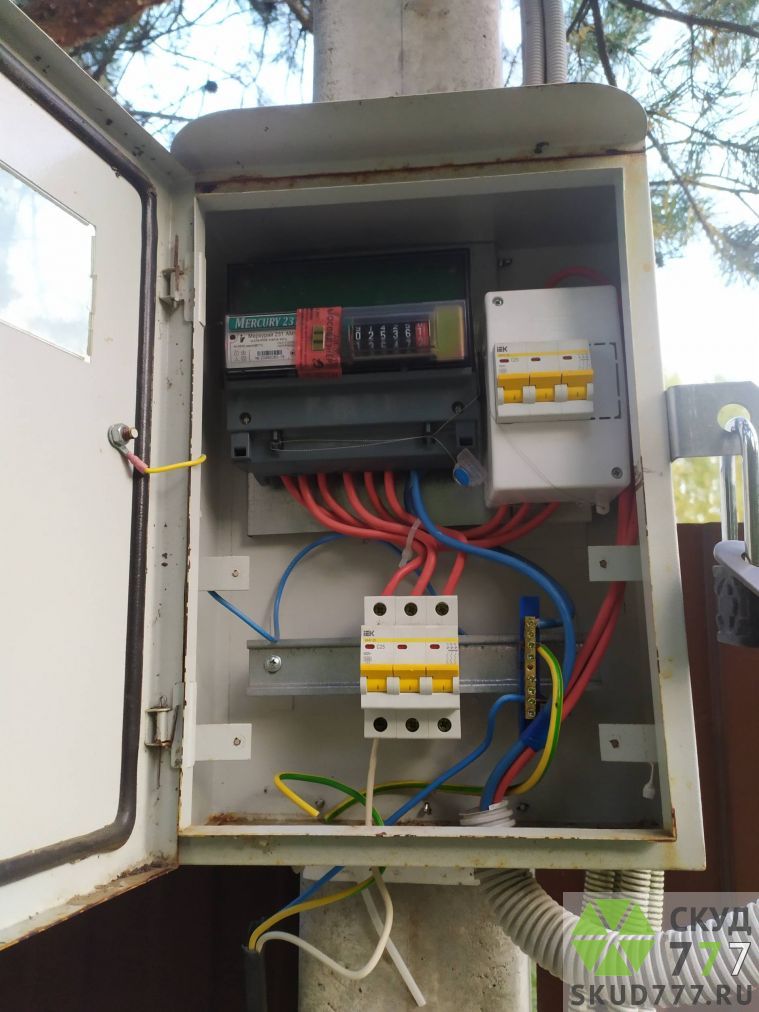

Щит со счётчиком на столбе, куда подключался дом -
Подключение к уличному эл.-щитку -

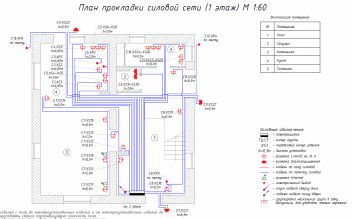

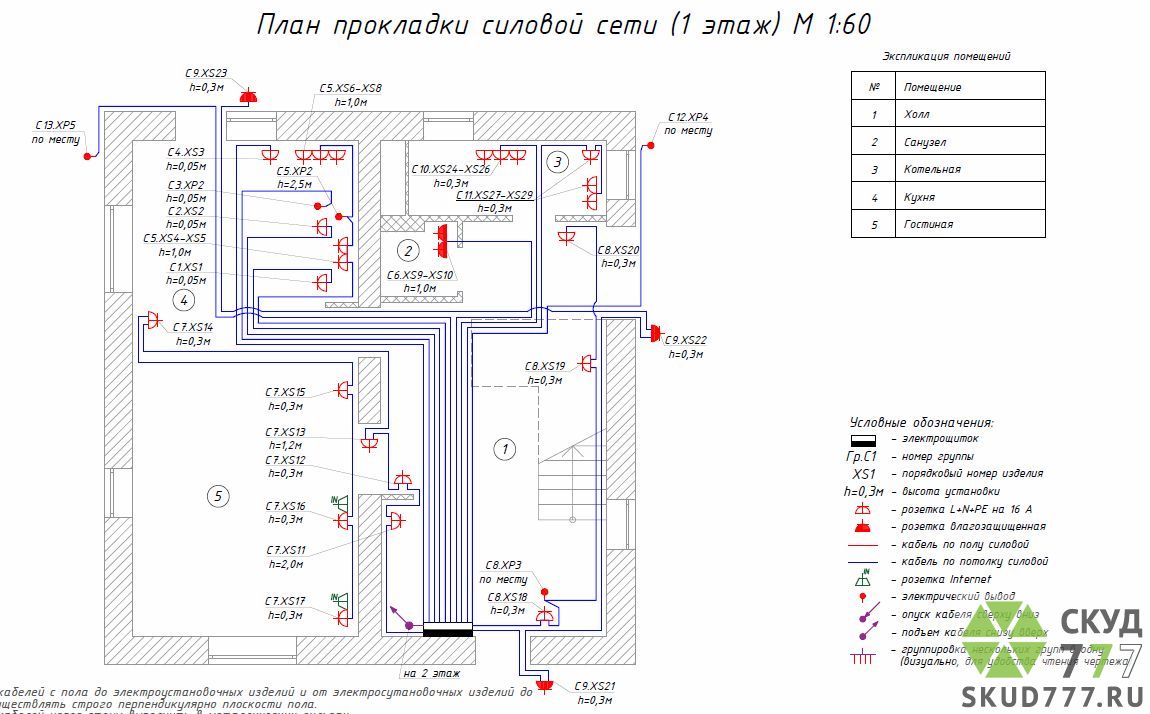

Проект - План силовой сети - Этаж 1 -

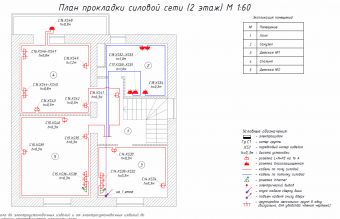

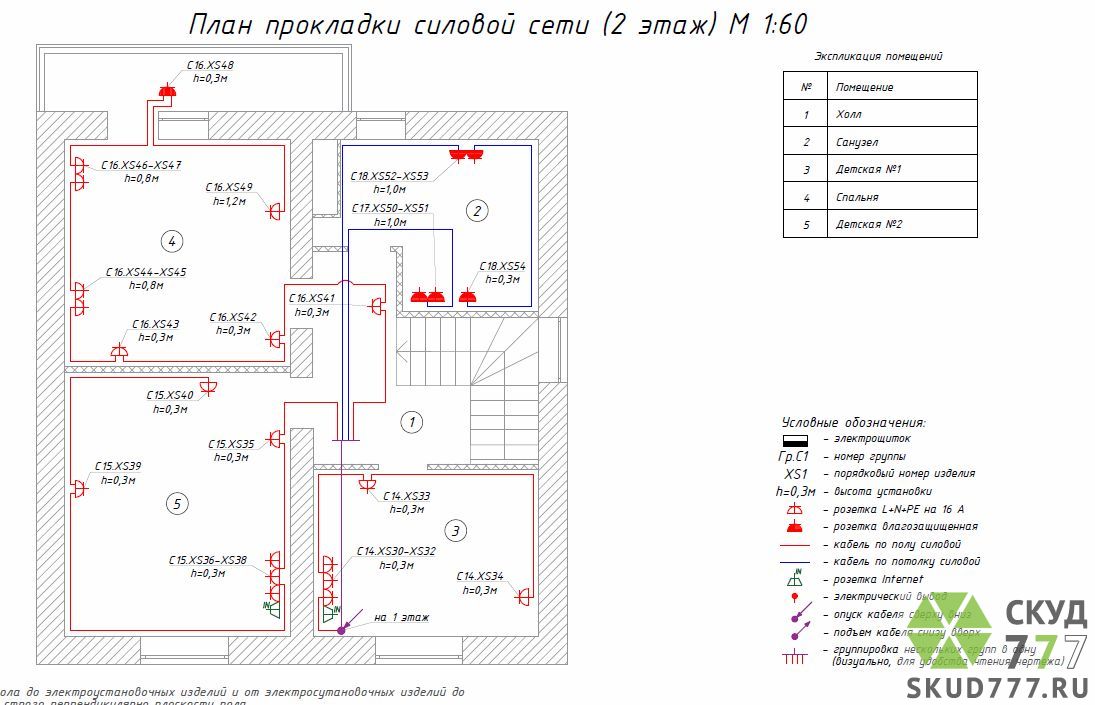

Проект - План силовой сети - Этаж 2 -

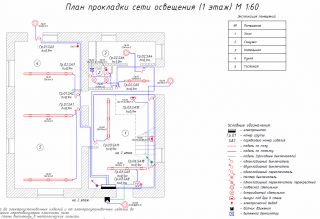

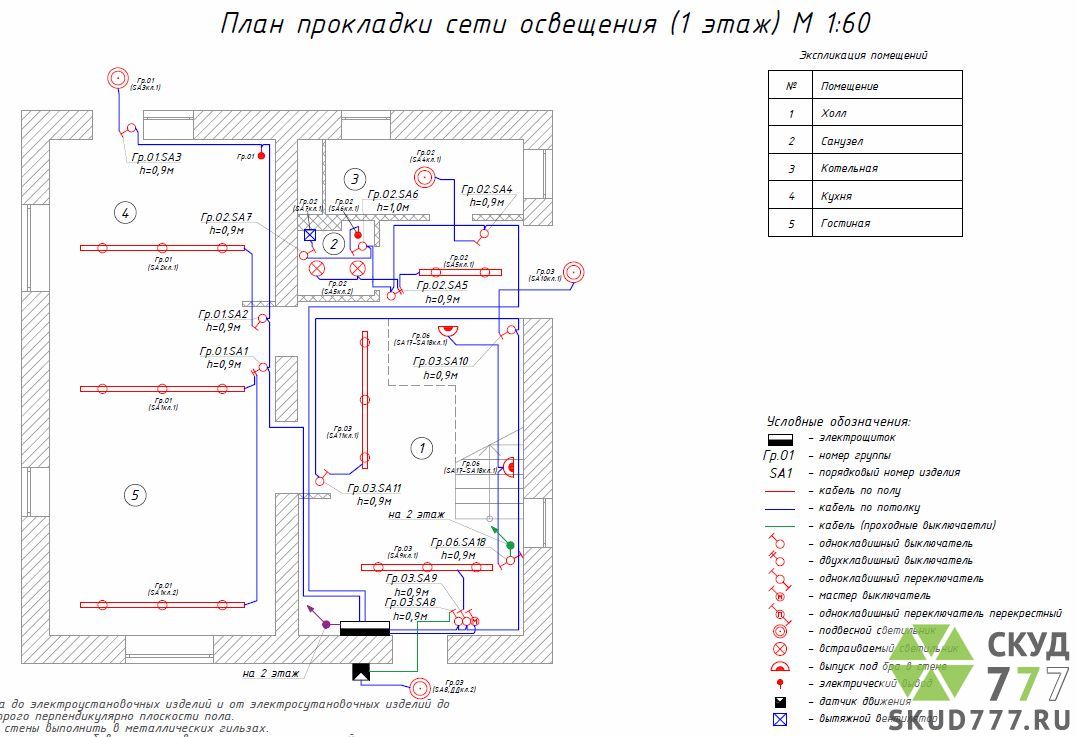

Проект - План сети освещения - Этаж 1 -

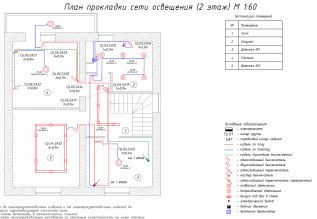

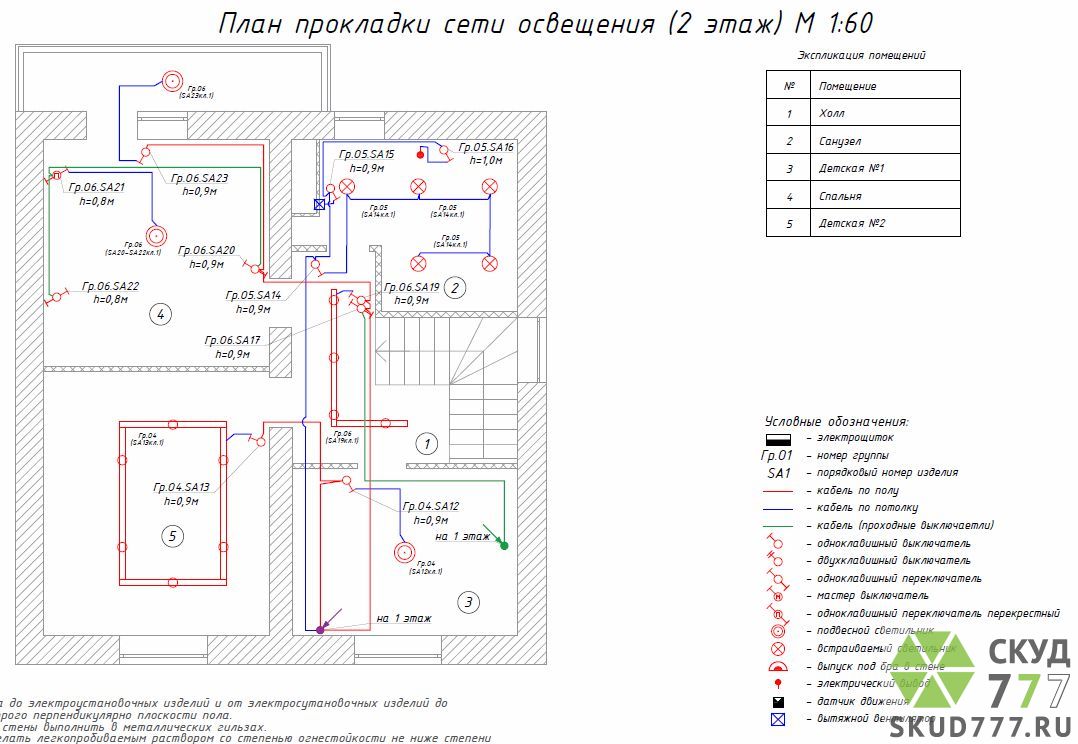

Проект - План сети освещения - Этаж 2 -

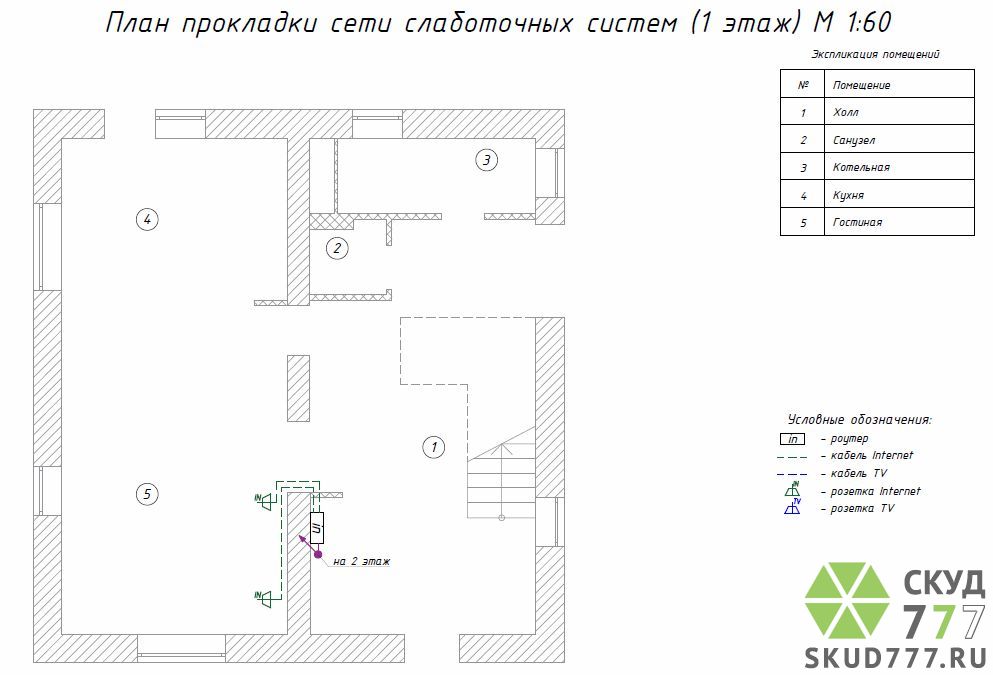

Проект - План слаботочных систем - Этаж 1 -

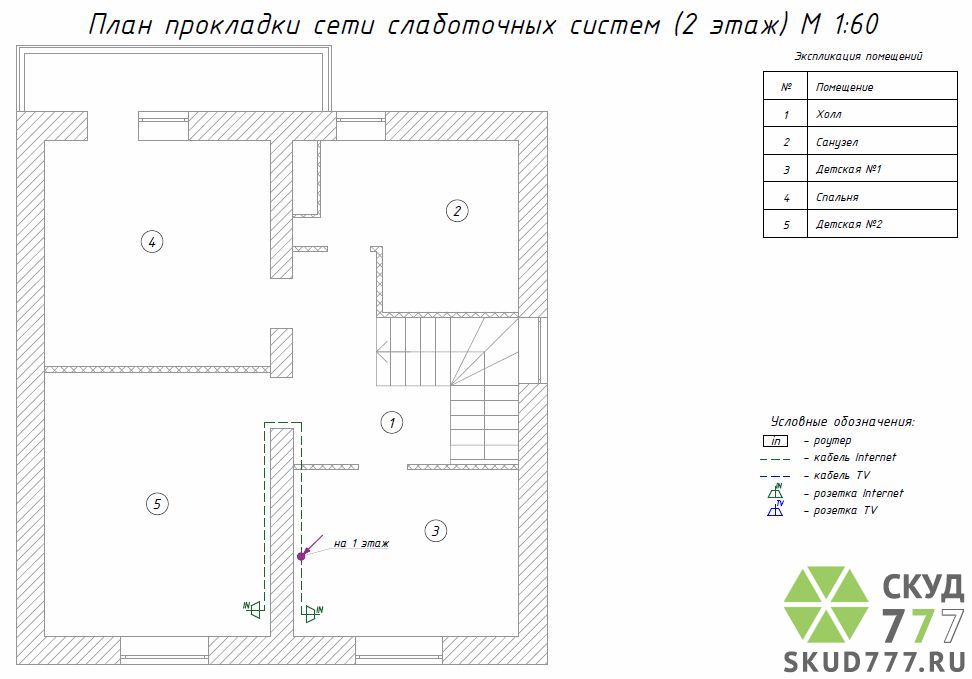

Проект - План слаботочных систем - Этаж 2 -

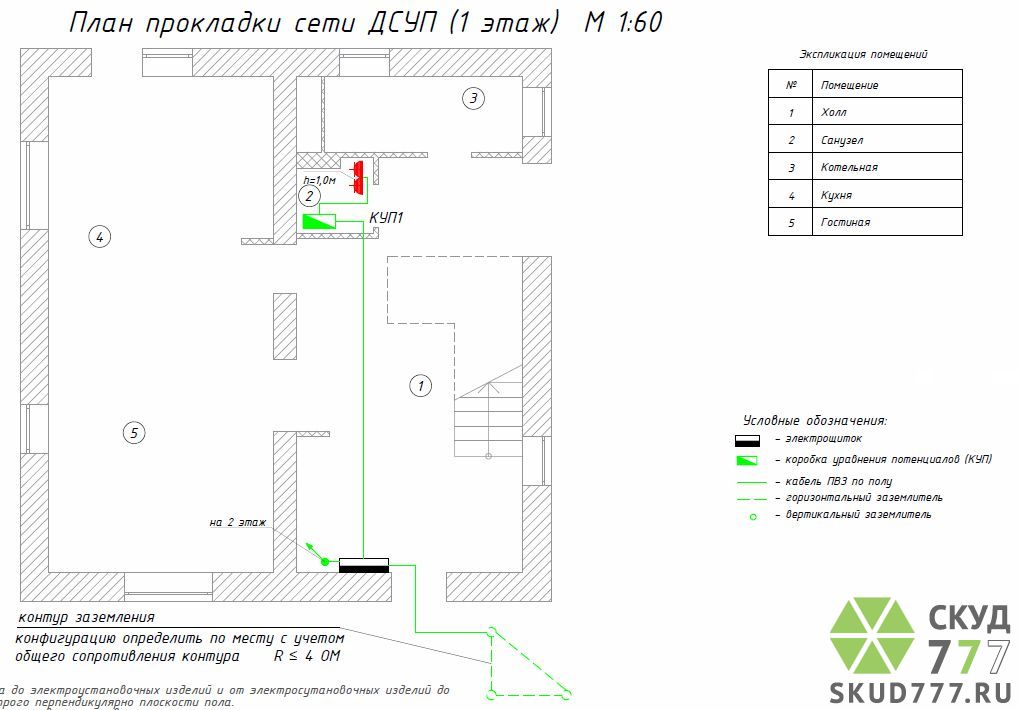

Проект - План сети ДСУП - Этаж 1 -

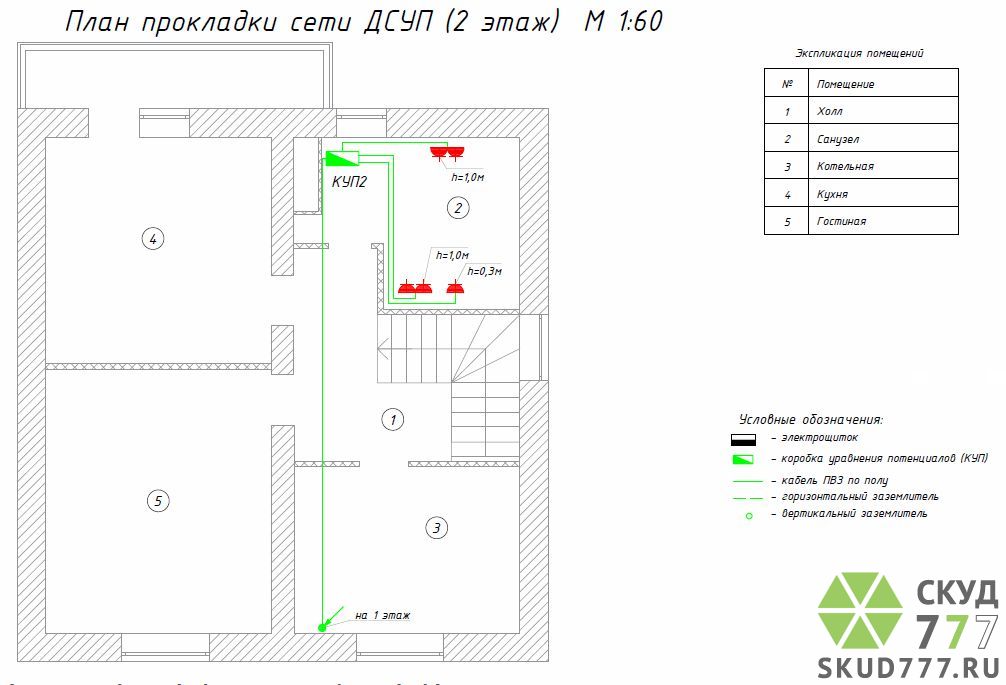

Проект - План сети ДСУП - Этаж 2
